導熱油Q型20-50螺紋連接旋轉接頭

所屬分類：通用型旋轉接頭
瀏覽次數：
二維碼：
發布時間：2022-01-18 09:31:52

我要詢價

產品概述

產品性能特點

1、前后雙支撐，避免柱環卡死，密封面的彈力得到有效補償，減少泄漏

2、管球上設有密封磨損刻度線，易于觀察密封環磨損情況

3、止轉座固定彈簧，使彈簧不會隨著管球的旋轉而旋轉.分體式結構，方便安裝和維修.

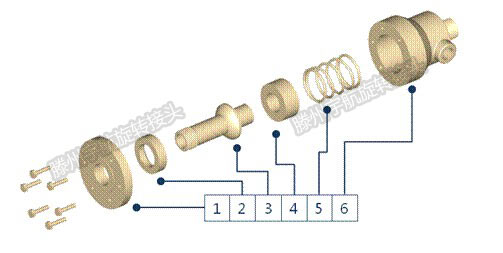

旋轉接頭結構示意圖

旋轉接頭結構示意圖

1、壓蓋 2、球面石墨 3、轉軸 4、無油轉軸 5、彈簧 6、殼體

導熱油Q型20-50螺紋連接旋轉接頭規格和型號

規格	型號	A	B	C	E	F1	F2	H	I1	I2	J	K	L	L1	L2	L4	L5	L7	M1	M2	N
20	QS-G20-8	R3/ 4	G1/4	Rc3/4	96	49	30	53	12	12	25	30	245	228	222	144	50	20	144	132	18
25	QS-G25- 10	R1	G3/8	Rc3/4	98	56	40	65	12	12	25	31	285	270	257	169	61	22	169	157	24
32	QS-G32-15	R1-1/4	G1/2	Rc1	120	68	38	78	14	14	30	34	312	298	289	192	65	26	206	176	30
40	QS-G40-20	R1-1/2	G3/4	Rc1-1/4	130	80	43	80	14	14	32	40	350	332	320	210	70	30	210	194	38
50	QS-G50-25	R2	G1	Rc1-1/2	160	94	51	90	14	14	36	50	416	395	378	242	80	30	260	242	48

使用條件

1、介質/Media 蒸汽、導熱油/Steam、Hot Oil
2、轉速/RPM <180 RPM
3、溫度溫度/Temp <220 ℃
4、壓力/Pressure <10 bar

標簽

導熱油旋轉接頭旋轉接頭廠家高溫旋轉接頭
